BWE摆线针轮减速机

  1、摆线针轮减速机的使用范围：

  摆线针轮减速机是依照少齿差行星传动原理，摆线针齿啮合实现减速机的一种机械，该机分卧式、立式、双轴型和直联型等装配方式，是冶金、矿山、建筑、化工、纺织、轻工业等行业的首选设备。

  2、摆线针轮减速机的主要特点：

  a、减速比大、效率高：一级传动减速比为9-87，双级传动减速比为121-7569，多级组合可达数万，且针齿啮合系套式滚动摩擦，啮合表面无相对滑动，故一级减速效率达94％。

  b、运转平稳、噪音低：在运转中同时接触的齿数较多，重合度大，运转平稳，过载能力强，振动和噪音低，各种规格的机型噪音均在85dB（A）以下。

  c、使用可靠，寿命长：因主要零件是采用高碳合金钢淬火处理（HRC58-62），再精磨而成，且摆线齿与针齿套合传递至针齿形成滚动摩擦时，摩擦系数小，使啮合区无相对滑动，磨损极小，所以经久耐用。

  d、结构紧凑，体积小：与同功率的其它减速机相比，重量体积小1/3以上，由于是行星传动，输入轴和输出轴在同一轴线上，以获得尽可能小的尺寸。

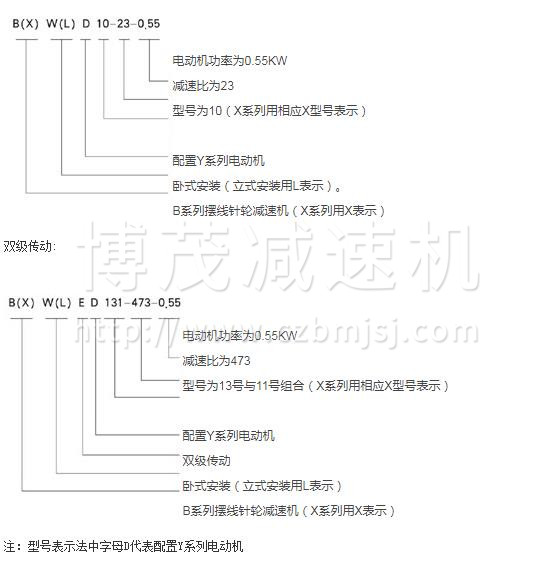

  3、摆线针轮减速机型号标定法：

  单级传动：

  摆线针轮减速机型号对照表（承载能力）

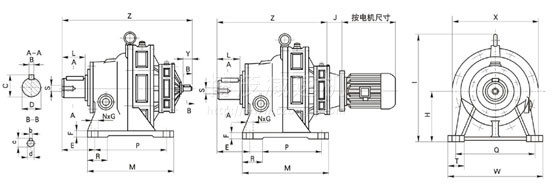

  BWE、BWED、XWE、XWED型（双级）外形及安装尺寸

  BWE、BWED120-195号

  XWE、XWED42-128号

一、简介
  摆线针轮减速机是采用K-H-V少差齿行星式传动原理及摆线针齿啮合实现减速的一种传动机械，广泛应用于化工、石油、轻工、制药、冶金、纺织、起重等领域中的驱动和减速装置。

二、产品特点
  1、减速比大、效率高：一级传动减速比为9～87，双级传动减速比为121～7569，多级组合可达数万，且针齿啮合系套式滚动摩擦，啮合表面无相对滑动，故一级传动效率达90%以上。

  2、运转平稳，噪音低：摆线针齿啮合齿数多，重迭系数大，运转平稳，超载能力强，振动和噪音低。

  3、使用可靠、寿命长：其主要部件是采用了高碳合金钢经淬火处理（HRC58-62），再精磨而成，且摆线与针齿套啮合传递至针齿形成滚动摩擦时，摩擦系数小，啮合区无相对滑动，磨损极小，所以经久耐用。

  4、结构紧凑，体积小：由于采用了行星传动原理，输入轴与输出轴在同一轴心上，所以结构紧凑，体积小。

  BWE摆线针轮减速机产品特点：

  1、减速比大，一级减速比为1/11~1/87;二级减速比1/121~1/7569。

  2、传动效率高，因针齿踽合部位为滚动摩擦，单级机械传动效率平均可达90%以上。

  3、体积小、重量轻：由于采用了行星传动原理，输入轴和输出轴设计在同一轴心上，因而机构紧凑，体积小，重量轻。

  4、运行平稳、噪音低：摆线针齿踽合齿数较多，重叠系数大，故运转平稳，噪音低。

  5、故障小、寿命长：主要零件均为轴承钢制造，因此，机械性能好寿命长。

  6、还具有过载能力强，耐冲击、惯性力距小的特点。

  7、适用于起动频繁和正反转场合，且拆装方便，易维修。
